| Produktnummer | Option | Verkaufseinheit | ||
|---|---|---|---|---|
|
K-405121 |
FMW-50x140x1,5 |
50 Stück | |
|
K-405120 |
FMW-65x125x1,5 |
50 Stück | |
|
K-405127 |
FMW-65x145x1,5 |
50 Stück | |
|
K-405122 |
FMW-65x145x2,5 |
50 Stück | |
|
K-405122-3 |
FMW-65x145x3,0 |
50 Stück | |
|
K-405124 |
FMW-65x170x2,5 |
50 Stück | |
|
K-405124-3 |
FMW-65x170x3,0 |
50 Stück | |
|
K-405137-0 |
FMW-75x135x2,5 |
50 Stück | |
|
K-405123 |
FMW-95x140x3,0 |
50 Stück | |
|
K-405125 |
FMW-150x160x3,0 |
50 Stück | |
|
K-405126 |
FMW-95x150x3,0 Zweistufenkantung |
50 Stück |

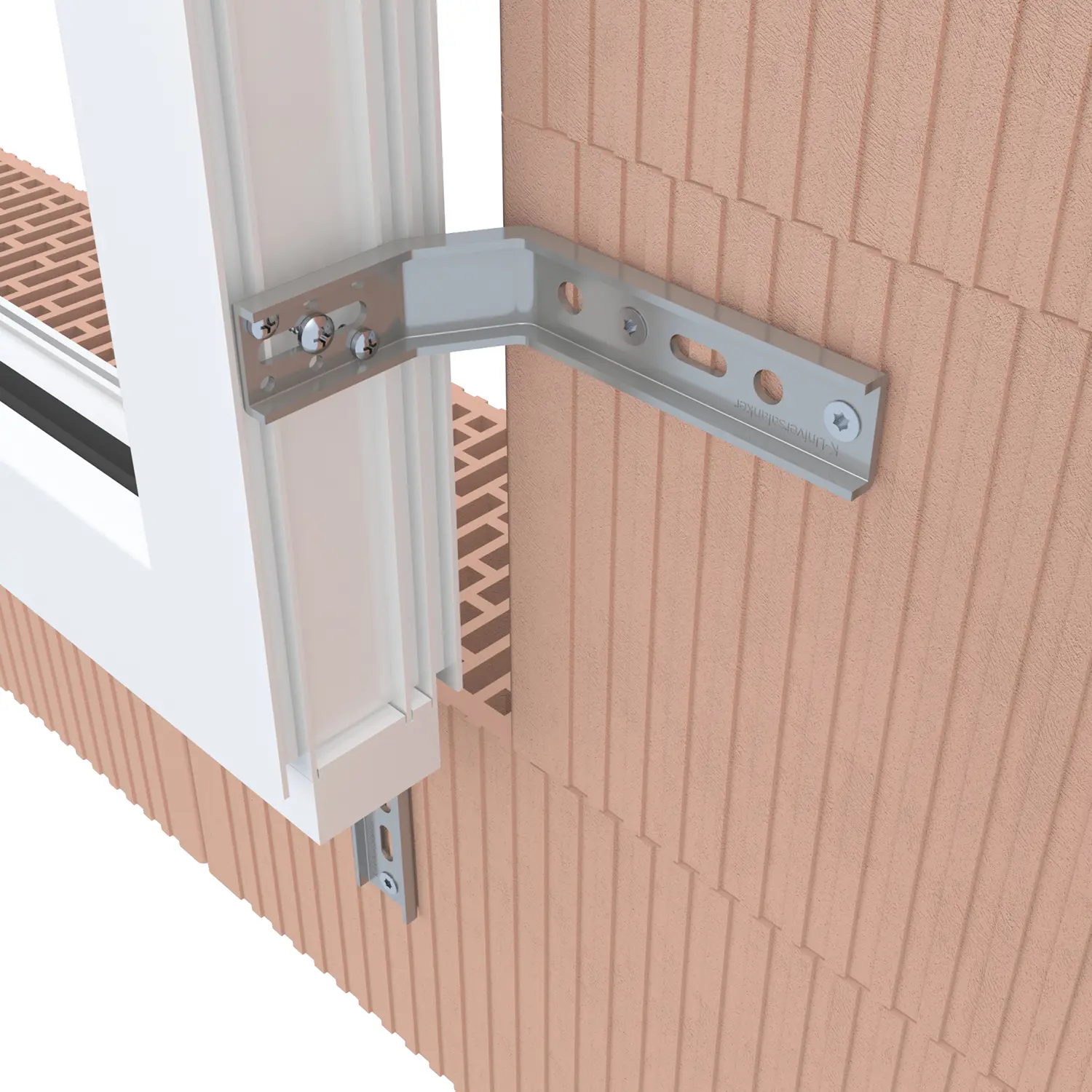

Produktinformationen "FMW-95x150x3,0 Zweistufenkantung"
- einfache und schnelle Montage von Fenstern in der Dämmschicht
- für alle Fenstersysteme geeignet (Alu, Holz und Kunststoff)
- kurzer Schenkel zur Befestigung am Fensterrahmen, langer Schenkel zur Befestigung am Mauerwerk
- Ausführung mit Zweistufenkantung für mehr Freiraum bei der Abdichtung
- Widerstandsklasse RC2 geprüft
- geeignet für die absturzsichere Fensterbefestigung
- maximale Belastung vom ift-Rosenheim geprüft
Downloads "FMW-95x150x3,0 Zweistufenkantung"
- Zeichnung_405121_FMW-50x140x1,5_KN_enc
- Zeichnung_405120_FMW-65x125x1,5_KN_enc
- Zeichnung_405127_FMW-65x145x1,5_KN_enc
- Zeichnung_405122_FMW-65x145x2,5_KN_enc
- Zeichnung_405122-3_FMW-65x145x3,0_KN_enc
- Zeichnung_405124_FMW-65x170x2,5_KN_enc
- Zeichnung_405124-3_FMW-65x170x3,0_KN_enc
- Zeichnung_405137-0_FMW-75x135x2,5_KN_enc
- Zeichnung_405123_FMW-95x140x3,0_KN_enc
- Zeichnung_405125_FMW-150x160x3,0_KN_enc
- Zeichnung_405126_FMW-95x150x3,0_KN_enc
Lastabtragung, Prüfberichte
1 ift-Rosenheim Prüfnummer
Geprüft auf Lasten in der Fensterebene:11-003442-PR06 PB-K26-09-de-01, 12-002151-PR04, 14-002150-PR02, 17-001190-PR01 PB 01-K26-09-de-01
| Auskragung A/ Materialstärke | 25 mm | 35 mm | 40 mm | 55 mm | 57 mm | 60 mm | 87 mm | 143 mm |
| 1,5 mm | 212 kg | 110 kg* | 45 kg | 40 kg* | 38 kg | - | - | - |
| 2,5 mm | min. 212 kg | 170 kg | 140 kg* | 68 kg | 60 kg* | 50 kg* | 34 kg | - |
| 3,0 mm | min. 347 kg | 347 kg | 270 kg* | 147 kg | 143 kg* | 139 kg | 66 kg | 16 kg |
2 ift-Rosenheim Prüfnummer
Geprüft auf Lasten rechtwinklig zur Fensterebene: 18-000650-PR01 PB-K26-09-de-01| Materialstärke | maximale Belastung |
| 1,5 mm | 59 kg |
| 2,5 mm | 91 kg |
| 3,0 mm | 182 kg |
FMW-U-Profil 3 mm:
17-000719-PR02 PB-K26-09-de-01, 18-000732-PR02 PB-K26-09-de-01
Fensterrahmen mit Verbreiterungsprofil:
18-000732-PR01 PB-K26-09-de-01
Lastabtragung, Prüfberichte
1 ift-Rosenheim Prüfnummer
Geprüft auf Lasten in der Fensterebene:11-003442-PR06 PB-K26-09-de-01,
12-002151-PR04, 14-002150-PR02,
17-001190-PR01 PB 01-K26-09-de-01
| Auskragung A/ Materialstärke | 25 mm | 35 mm | 40 mm | 55 mm | 57 mm | 60 mm | 87 mm | 143 mm |
| 1,5 mm | 212 kg | 110 kg* | 45 kg | 40 kg* | 38 kg | - | - | - |
| 2,5 mm | min. 212 kg | 170 kg | 140 kg* | 68 kg | 60 kg* | 50 kg* | 34 kg | - |
| 3,0 mm | min. 347 kg | 347 kg | 270 kg* | 147 kg | 143 kg* | 139 kg | 66 kg | 16 kg |
2 ift-Rosenheim Prüfnummer
Geprüft auf Lasten rechtwinklig zur Fensterebene:18-000650-PR01 PB-K26-09-de-01
| Materialstärke | maximale Belastung |
| 1,5 mm | 59 kg |
| 2,5 mm | 91 kg |
| 3,0 mm | 182 kg |
FMW-U-Profil 3 mm:
17-000719-PR02 PB-K26-09-de-01,
18-000732-PR02 PB-K26-09-de-01
Fensterrahmen mit Verbreiterungsprofil:
18-000732-PR01 PB-K26-09-de-01
