VBW-95x140x3,0-U-BS13
| Produktnummer | Option | Verkaufseinheit | ||
|---|---|---|---|---|
|
K-405112 |
VBW-35x50x2,5-F-BS13 |
50 Stück | |
|
K-405114 |
VBW-65x95x2,5-U-BS13 |
50 Stück | |
|
K-405116 |
VBW-65x145x2,5-U-BS13 |
50 Stück | |
|
K-405117 |
VBW-65x170x2,5-U-BS13 |
50 Stück | |
|
K-405117-3 |
VBW-95x140x3,0-U-BS13 |
50 Stück | |
|
K-405118-1 |
VBW-110x125x3,0-U-BS13 |
50 Stück | |
|
K-405118-2 |
VBW-110x150x3,0-U-BS13 |
50 Stück |
Produktinformationen "VBW-95x140x3,0-U-BS13"
- für die Verbindung von Fenster und Montageanker
- geeignet für die absturzsichere Fensterbefestigung
Merkmale

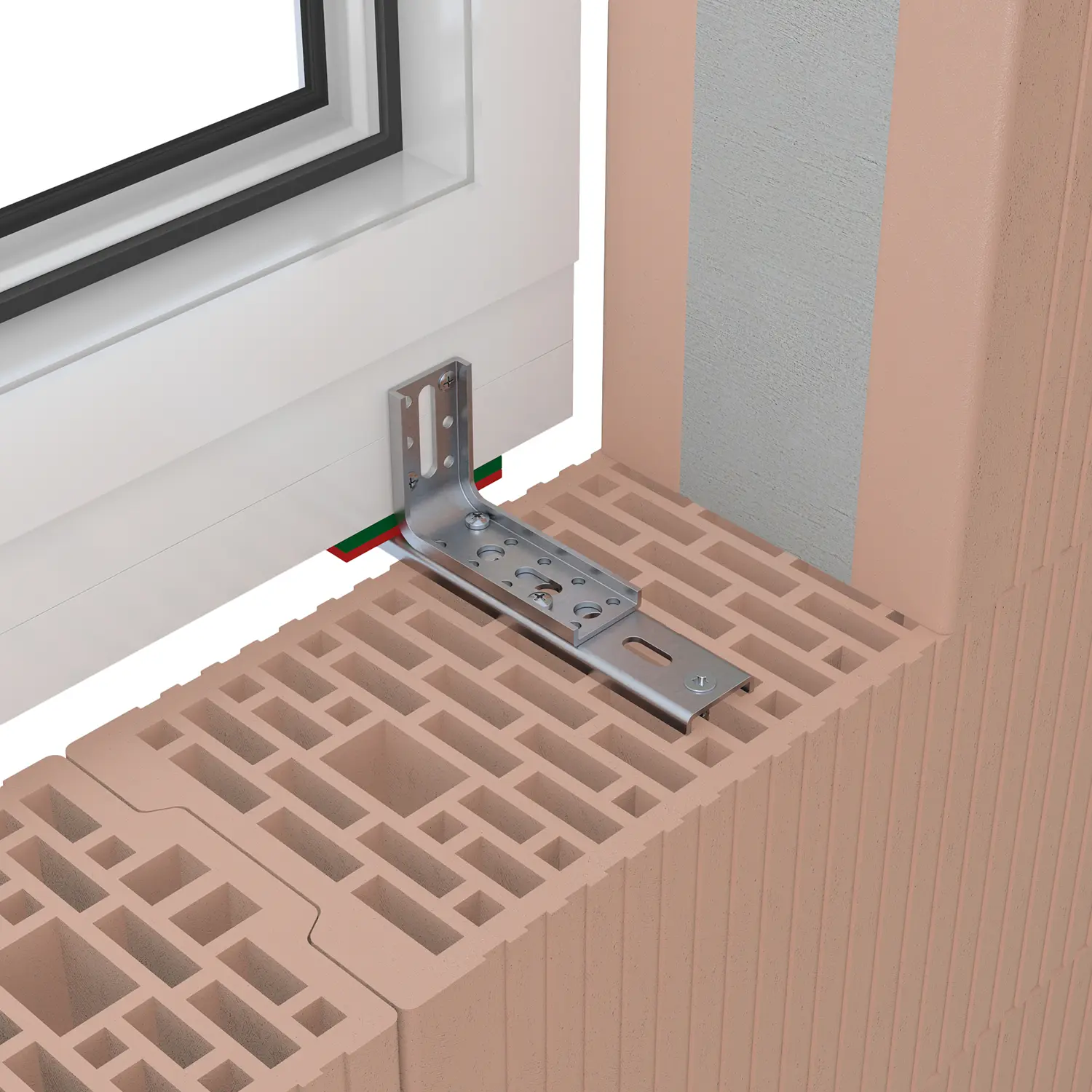

Der VBW - Verbindungswinkel verbindet das Fensteranschlussprofil mit dem Montageanker. Die Anordnung der Bohrungen durch den VBW macht das Montieren sehr flexibel. Unser Sortiment enthält sowohl Flachstahl- als auch als U-Profilvarianten.
Anwendung
Der VBW kann mit einer Vielzahl von Artikeln kombiniert werden. Dazu gehören unter anderem der EL-Anker, die SL-Konsole, HST-SL-Konsole und das SL-Profil. Mit den mitgelieferten Bohrschrauben kann er direkt mit dem Anker verschraubt werden.
Zertifizierung
Für die absturzsichere Befestigung ist der VBW - Verbindungswinkel nach ETB-Richtlinie für „Bauteile, die gegen Absturz sichern“ geprüft. Seine Belastungswerte sind vom zertifizierten Prüflabor ift-Rosenheim geprüft.
Downloads "VBW-95x140x3,0-U-BS13"
- Zeichnung_405112_VBW-35x50x2,5-F-BS13_KN_enc
- Zeichnung_405114_VBW-65x95x2,5-U-BS13_KN_enc
- Zeichnung_405116_VBW-65x145x2,5-U-BS13_KN_enc
- Zeichnung_405117_VBW-65x170x2,5-U-BS13_KN_enc
- Zeichnung_405117-3_VBW-95x140x3,0-U-BS13_KN_enc
- Zeichnung_405118-1_VBW-110x125x3,0-U-BS13_KN_enc
- Zeichnung_405118-2_VBW-110x150x3,0-U-BS13_KN_enc
Lastabtragung, Prüfberichte
2 ift-Rosenheim Prüfnummer
Geprüft auf Lasten rechtwinklig zur Fensterebene:18-000650-PR01 PB 04-K26-09-de-01
| Artikel-Nr. | Artikelname [mm] | geprüfte Fugenbreite e | maximale Belastung |
| K-405112 | VBW-35-50x2,5 | 13 mm | 139 kg |
U-Profil: 18-003796-PR05 PB-K26-09-de-02,
Flachstahl: 18-003796-PR06 PB-K26-09-de-01
Lastabtragung, Prüfberichte
2 ift-Rosenheim Prüfnummer
Geprüft auf Lasten rechtwinklig zur Fensterebene:18-000650-PR01 PB 04-K26-09-de-01
| Artikel-Nr. | Artikelname [mm] | geprüfte Fugenbreite e | maximale Belastung |
| K-405112 | VBW-35-50x2,5 | 13 mm | 139 kg |
U-Profil: 18-003796-PR05 PB-K26-09-de-02,
Flachstahl: 18-003796-PR06 PB-K26-09-de-01
